Особенности оборудования:
- Компактные размеры
- Оптимальная цена
- Высокое качество
При использовании отдельно от комплекса:
- Требует частой очистки
- Не рассчитан на повышенную нагрузку
- Очистка производится вручную
- Высокий расход воды
Алгоритм работы искрогасителя STRADA HYDRO С

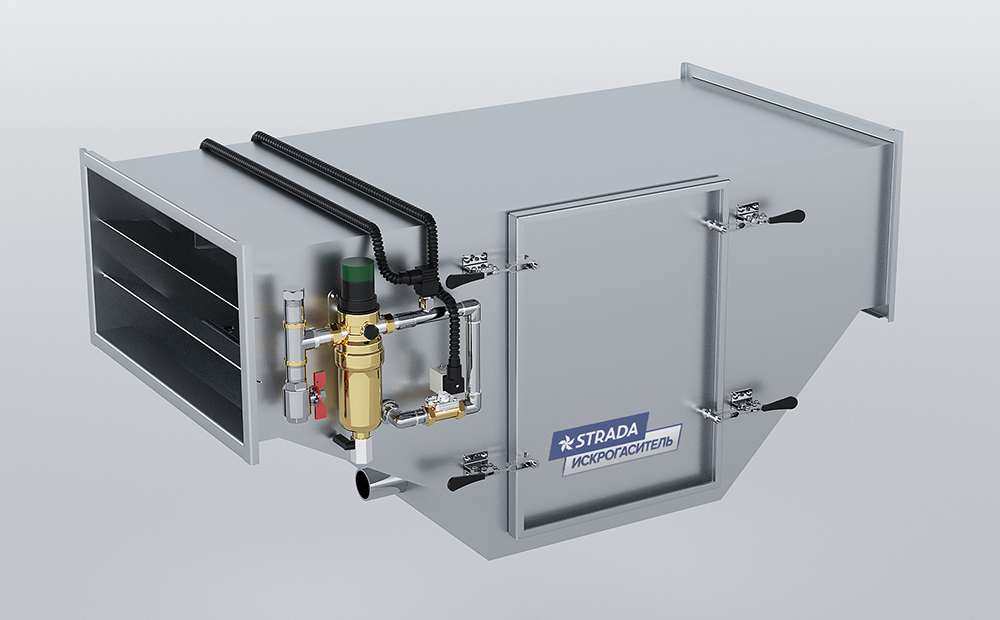

Искрогаситель STRADA HYDRO С оснащен надежной системой дозирования воды европейского производства, что позволяет производить тонкую настройку его работы и значительно экономить на расходе воды.
В искрогасителе STRADA HYDRO C установлены форсунки немецкой компании LECHLER которые обеспечивают равномерное орошение водой и гашение всех искр.
Для вашего удобства искрогаситель STRADA HYDRO C комплектуется 2мя комплектами фильтрующих кассет, что значительно облегчает эксплуатацию.
Чертеж оборудования и таблица размеров
| Модель |
Производительность, м3/час |
Габаритные размеры, мм. | Присоединительные размеры, мм. | Масса, кг. | Расход воды при давлении не ниже 2 бар; л/ч | Кол-во форсунок, шт. | |||
|---|---|---|---|---|---|---|---|---|---|
| L | B | H | B1 | H1 | |||||
| 1 | 1000 | 1000 | 530 | 515 | 500 | 250 | 38 | 110 | 3 |
| 2 | 2000 | 1000 | 630 | 585 | 600 | 300 | 45 | 110 | 3 |
| 3 | 3000 | 1100 | 830 | 685 | 800 | 400 | 55 | 150 | 4 |
| 4 | 4000 | 1200 | 930 | 785 | 900 | 400 | 67 | 185 | 5 |
| 5 | 5000 | 1200 | 930 | 885 | 900 | 500 | 73 | 185 | 5 |
| 6 | 6000 | 1300 | 1050 | 985 | 1000 | 500 | 87 | 185 | 5 |
| 7 | 7000 | 1400 | 1250 | 1085 | 1200 | 500 | 95 | 220 | 6 |

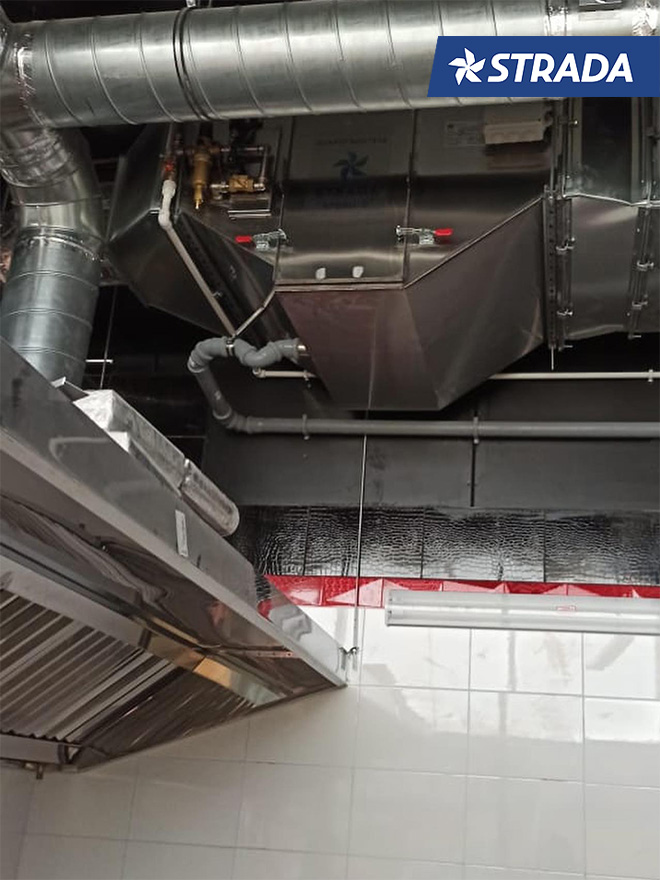

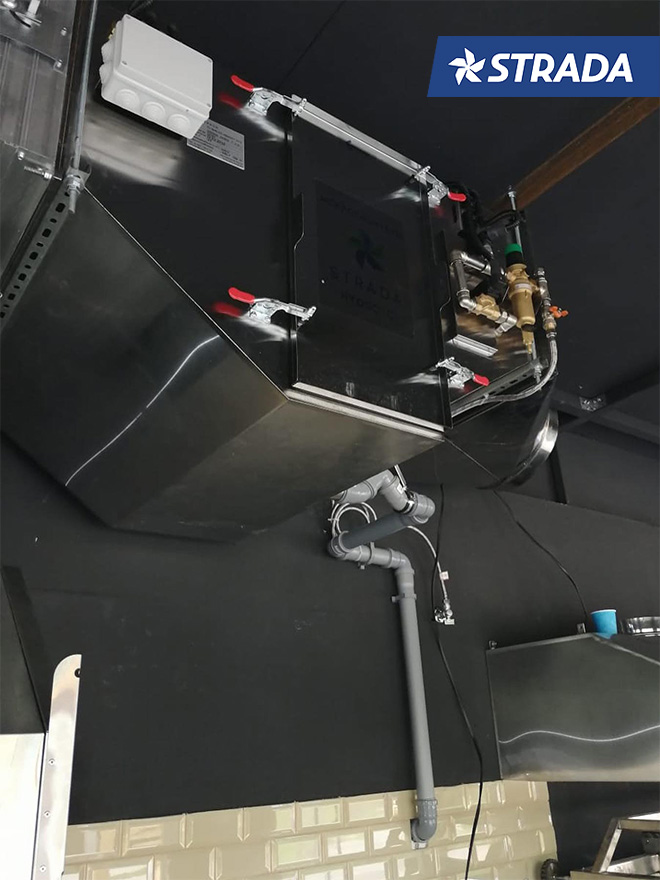

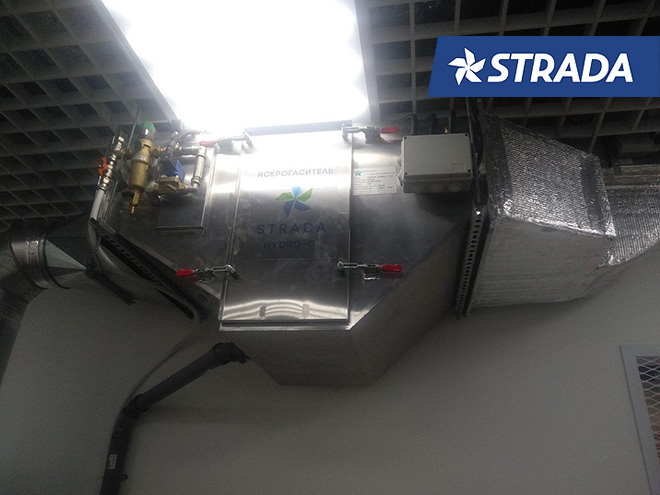

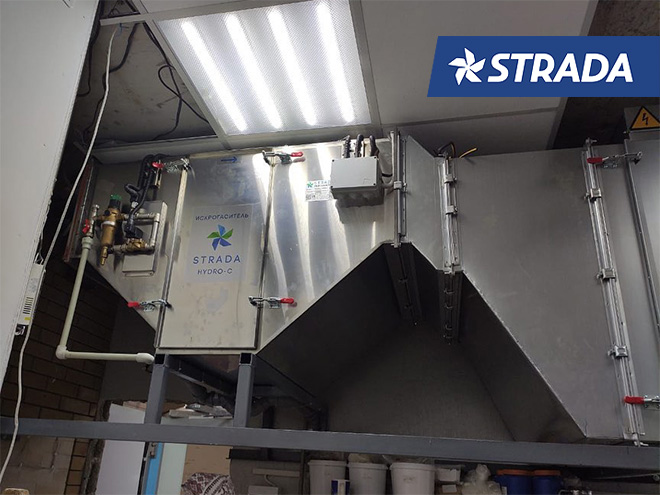

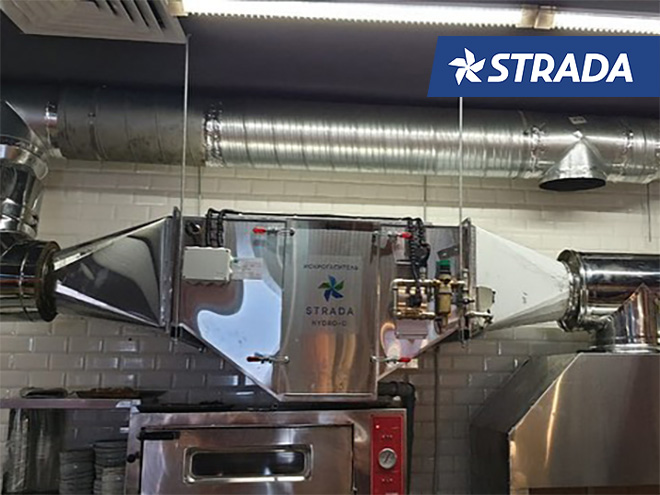

Для монтажа к потолку на корпусе имеются 4 специальных отверстия под шпильки. После подвешивания вам нужно будет подвести воздуховоды, трубы подвода и отвода воды, закрепить пульт управления в удобном месте и соединить провода по схеме из инструкции.
Техническое обслуживание
В процессе работы искрогасителя, фильтрующая кассета загрязняется масложировым аэрозолем и частицами сажи, что постепенно приводит к росту аэродинамического сопротивления в вентиляционной системе.
Техническое обслуживание искрогасителя STRADA HYDRO C заключается в периодической смене сетчатых фильтрующих кассет. Загрязненная кассета меняется на чистую (поставляется 2 комплекта кассет) и работа может быть продолжена.

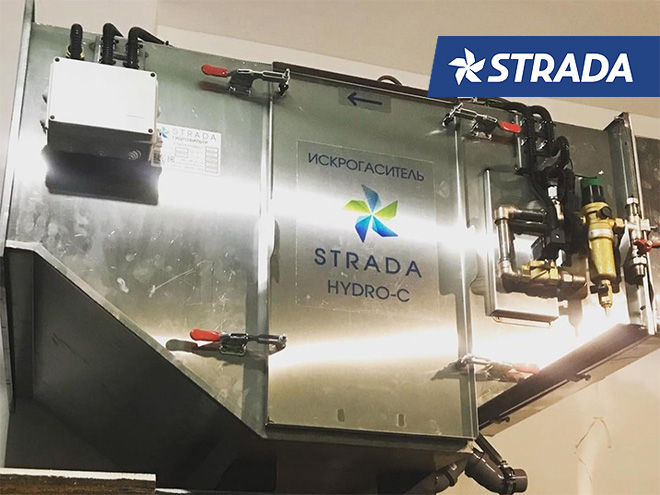

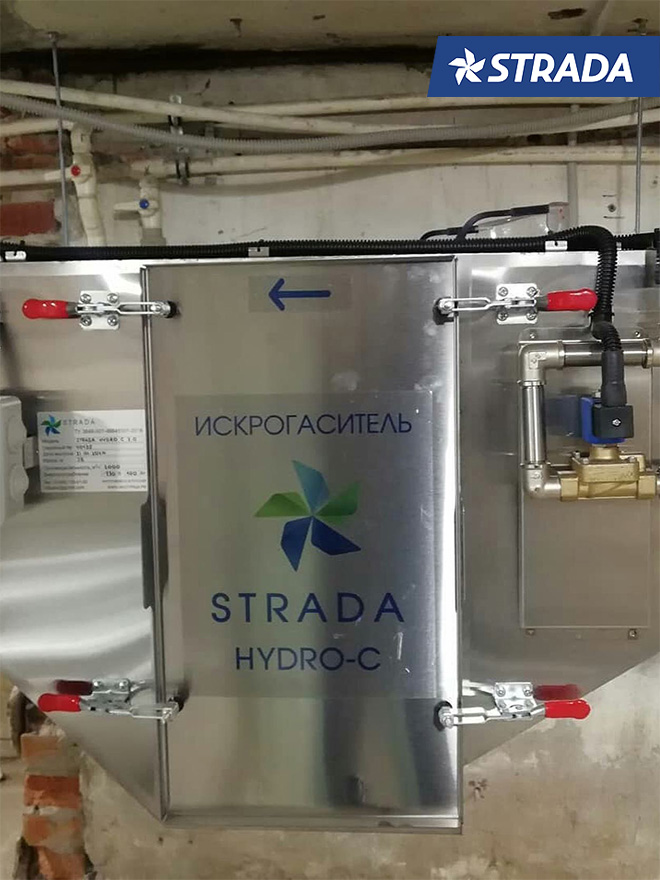

Лючок искрогасителя легкосъемный и открывается в несколько секунд.
В корпусе STRADA HYDRO C имеется отдельный кран к которому подсоединяется гибкий шланг. Это упрощает процедуру промывки внутреннего пространства и позволяет периодически промывать канализационный сток. Такое решение позволяет избежать загрязнения пространства вокруг искрогасителя в ходе обслуживания.
Фильтрующие кассеты STRADA выполнены из жаропрочных коррозионностойких материалов и имеют ресурс службы не менее 15 лет.
Искрогасители STRADA HYDRO C изготавливаются из нержавеющей стали марки AISI 430 на Заводе Экострада при помощи современного европейского оборудования лазерной резки, гибки и сварки.
Искрогасители STRADA HYDRO C имеют всю необходимую сертификацию для использования на пищевом производстве, полностью соответствуют требованиям, предъявляемым пожарным надзором и МЧС.
